D’un insert ancien à un poêle moderne en utilisant le conduit existant

À l’occasion de cette intervention, l’équipe Flamatech, spécialiste en installation, tubage et entretien de poêles à bois et à granulés dans le Rhône (69) et l’Isère (38), a procédé à la remise en conformité complète d’un conduit existant et à la pose d’un poêle à bois GODIN modèle Seclin 9 kW.
La maison disposait d’un ancien insert bois avec une installation non conforme. Un projet qui répondait à plusieurs besoins : se mettre en conformité avec les normes en vigueur, bénéficier d’un mode de chauffage plus efficace et économique, réutiliser les éléments existants en pierre pour mettre en valeur l’architecture de la maison.

Notre client souhaitait remplacer son ancien insert, situé dans une cheminée traditionnelle en pierres et briques, par une solution plus moderne, plus performante et plus esthétique. L’ancienne installation, typique du siècle précédent, présentait un foyer fermé dans un habillage rustique, mais ne répondait plus aux exigences actuelles en termes de rendement énergétique.

Le technicien fumiste de Flamatech a ainsi mis en oeuvre une solution qui permet de gagner en efficacité de chauffe et apporter un nouveau souffle esthétique au salon, tout en respectant l’âme de la maison.

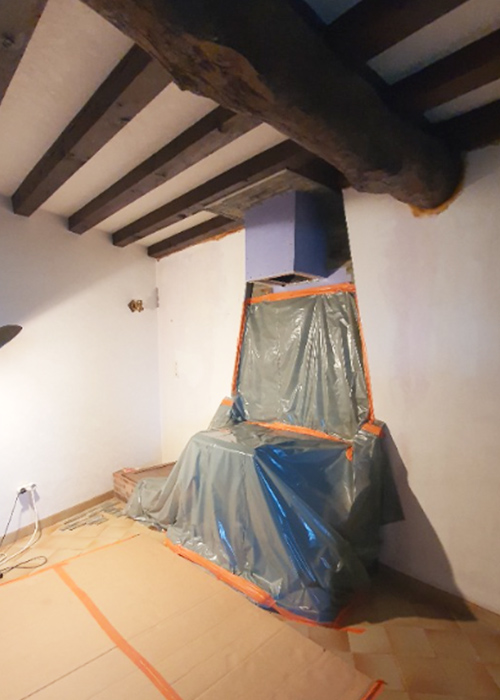

La visite technique : diagnostic et préparation du chantier

Lors du premier passage, le technicien Flamatech a réalisé un diagnostic complet du conduit de fumée existant. Le tubage ancien présentait un diamètre et une isolation inadaptés aux exigences des normes en vigueur.
L’accès au toit, difficile, nécessitait la mise en place d’un protocole sécurisé et d’un passage de tubage isolé inox double paroi (diamètre 150 mm) sur plus de 6,5 mètres de hauteur.
Chaque élément – coude lissé à 45°, collier de centrage aluminium, plaque d’étanchéité réglable – a ainsi été choisi pour garantir la conformité au DTU 24.1, norme de référence en fumisterie.

Notes de calcul et dimensionnement avec logiciel règlementaire

Le client a acheté de son côté un poêle GODIN Seclin 9kW. Flamatech, conformément à la loi en vigueur sur le dimensionnement des conduits, utilise un logiciel spécialisé pour valider la faisabilité du conduit de fumée dans l’habitat du client. La démarche vise à choisir les solutions techniques les plus appropriées pour réaliser un conduit fonctionnel et performant : conduit isolé simple paroi dans boisseau avec ou sans biafeu, conduit flexible double paroi type Lisflex dans boisseau, conduit rigide inox double paroi. L’équipe technique Flamatech rentre les caractéristiques de l’appareil dans le logiciel pour proposer le montage le plus adapté à la situation du client tout en respectant les normes en vigueur.

Le dimensionnement effectué à cette occasion vise ainsi à s’assurer que le diamètre, la hauteur et le tracé du conduit de fumée sont parfaitement adaptés au poêle à bois à installer.

Tubage du conduit et raccordement du poêle à bois GODIN Seclin 9kW

Une fois le conduit préparé, dans le cas présent, l’équipe a installé le tubage isolé, pensé pour que le propriétaire bénéfice d’un tirage adéquat tout en évitant la condensation et la déperdition de chaleur. Les éléments installés du conduit de raccordement et du conduit de fumée, ont fait l’objet d’une mesure préalable pour que la longueur totale soit précisément la distance séparant le poêle de la souche (voir plus bas) :  Le conduit du poêle GODIN a été réalisé à l’aide d’un raccord inox spécifique et d’un tuyau émaillé noir soigneusement choisi pour s’accorder avec la couleur du poêle.

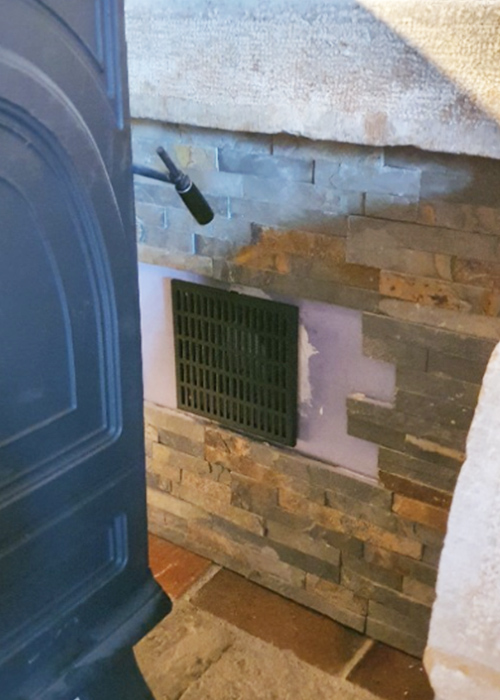

Création de l’arrivée d’air frais conforme à la réglementation

L’arrêté du 1er octobre 2023 insiste sur le fait que toute installation neuve ou remise en conformité d’un poêle à bois doit intégrer une arrivée d’air frais dédiée.
Flamatech a donc créé une arrivée d’air indirecte diamètre 100 mm avec grille extérieure à lamelles qui assure un apport d’air optimal pour la combustion tout en respectant les exigences règlementaires.
Ce dispositif est  de plus indispensable pour éviter les refoulements, garantir une combustion complète du bois et maintenir un bon rendement énergétique de l’appareil.

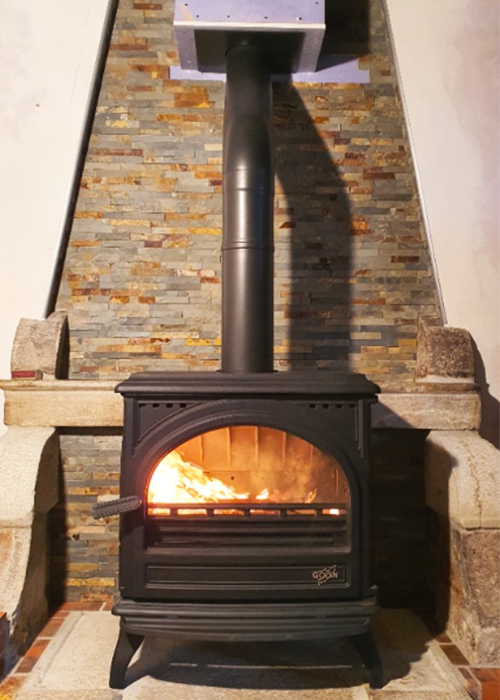

Mise en service et essais feu

Une fois le poêle raccordé et les joints vérifiés, le technicien poseur a effectué un essai de mise à feu afin pour vérifier le tirage et la stabilité du conduit.
A noter que chaque installation Flamatech dans le Rhône (69), l’Isère (38) et l’Ain (01) se conclut par une vérification du comportement thermique du poêle, qu’il soit un poêle à bois ou un poêle à granulés (ou pellets).
Notre client a enfin reçu une attestation de conformité et de pose, document indispensable en cas de contrôle ou de sinistre.

En savoir plus sur la souche

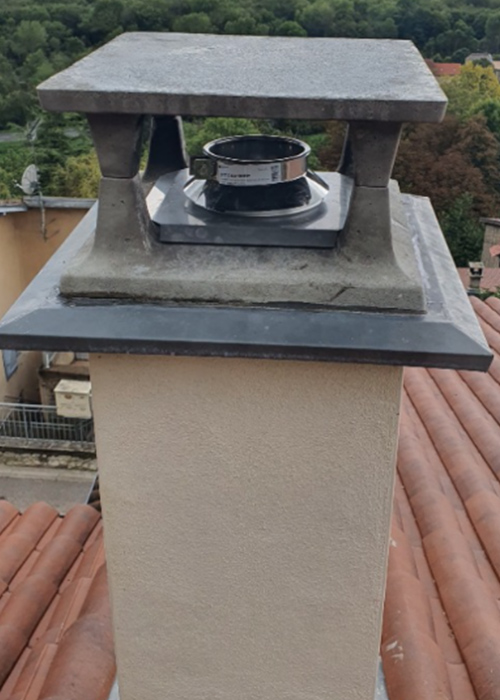

Dans le domaine de la fumisterie (l’ensemble des techniques liées à l’évacuation des fumées), la souche de cheminée (ou plus communément appelée sortie de toit) est la partie extérieure du conduit de fumée qui est visible au-dessus de la toiture de la maison.

Voici ses fonctions principales et ses caractéristiques :

• Évacuation des fumées : C’est le point final de l’installation. Son rôle est de libérer les gaz de combustion dans l’atmosphère.
• Garantir le tirage : La hauteur et le positionnement de la souche sont cruciaux pour assurer un bon tirage, c’est-à-dire une dépression suffisante pour aspirer efficacement les fumées et garantir une combustion optimale. Selon les normes (DTU 24.1), le débouché de la souche doit dépasser le faîtage (le point le plus haut du toit) d’au moins 40 centimètres pour éviter tout refoulement.
• Protection : Elle est généralement coiffée d’un chapeau (ou mitron) pour empêcher la pluie, la neige, les feuilles ou les oiseaux de pénétrer dans le conduit, tout en permettant aux fumées de s’échapper.
• Esthétique et étanchéité : Elle constitue un élément architectural de la maison. Dans le cas d’une construction traditionnelle, elle est souvent maçonnée (en briques, en béton, etc.). Dans les installations modernes ou lors de rénovations, on utilise des souches préfabriquées (en métal avec différentes finitions) qui s’adaptent à la pente du toit et intègrent un solin pour assurer une parfaite étanchéité avec la couverture.
